高频UHF话筒电路板抄板

19
Jul
2019

PCBA生产例简介

高频UHF话筒电路板抄板对音质的还原要求较高,需高度参考原PCB物料型号及布线情况和芯片程序。还需考虑与接收机的对接问题。

PCBA生产案例图片

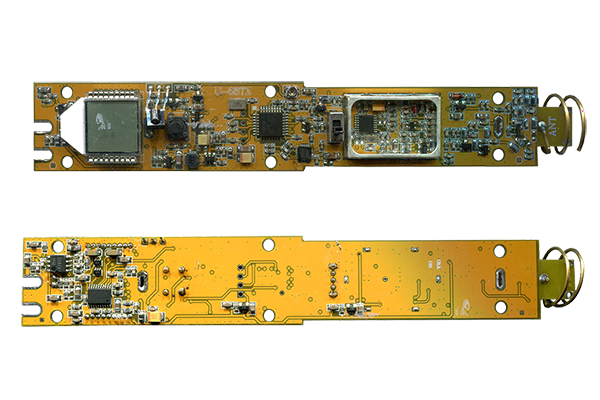

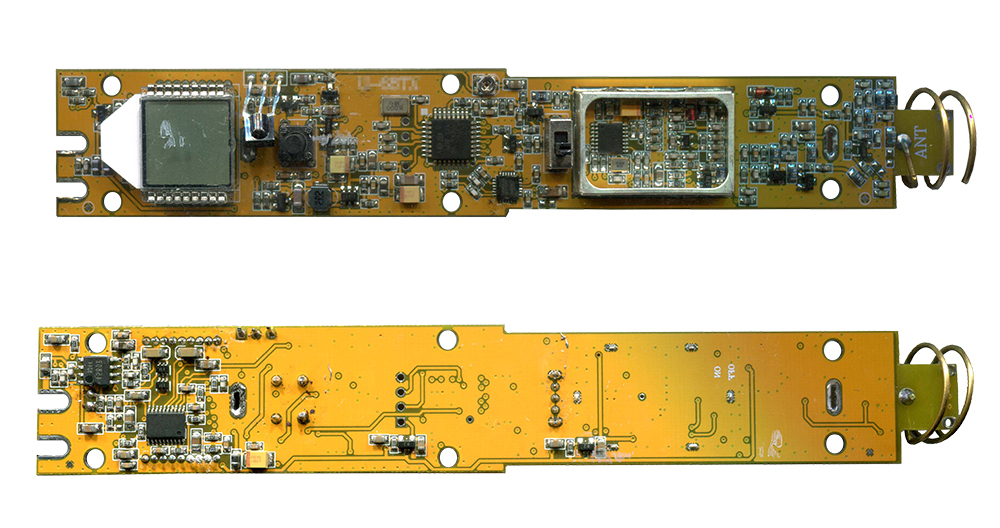

高频UHF话筒电路板抄板PCB抄板图片

PCBA生产案例详情

产品参数

每个频段可兼容的系统数量: 20

可选频率: 1440

自动设置功能: 扫描/组扫描

音频参考压缩扩展: 是

天线: 可拆卸、1/2波长

天线选项: 是

PC控制: 否

接收机网络功能: 无

机架部件: 随附

外壳: 可选系统机箱

发射机显示屏: 背光LCD显示屏 + 多色LED指示灯

接收机显示屏: LCD + LEDs

电池,供电时间: 9V,> 8小时(标准值)

环境: 演出和专业巡演

射频传输频率:470.000 – 865.000 MHz

有效范围:100米(300英尺)(最优条件下)

备注: 实际工作范围取决于射频信号吸收、反射和干扰

音频频率响应:25 to 15,000 Hz, ±2 dB

备注:整体系统频率响应取决于话筒元件 这是话筒能够拾取的从最低到最高的频率范围。

输出电平: 话筒电平=线路电平 -20 dB

发射机音频极性

话筒振膜受到的正压力(或施加在WA302耳机插孔顶端的正电压)会在XLR输出针2(对应和XLR针3的低阻抗输出)以及高阻抗输出的1/4英寸插孔顶端产生正电压。(阻抗)用于描述电路阻碍电流通过的程度。 用于描述电路阻碍电流通过的程度。

发射机增益调整范围:接收机音频输出电平(±38 kHz偏差,1 kHz音调)

XLR接口(连接至600 Ω负载): +3.9 dBV(线路),-17 dBV(话筒)

1/4英寸接口(连接至3000 Ω负载):–2 dBV

ULX1(输入)阻抗:1 MΩ

ULXP4(输出)阻抗:线路电平为50 Ω,话筒电平为2000 Ω
